2000w超聲波焊接發生器
更新時間：
2020-03-04 14:43:36點擊次數：
5529次字號：T|T
一．前言
1.1安全要求與警告
本節解釋了手冊上各種“安全注意”符號和標志的意義，并提供了超聲波焊接發生器的常規安全預防措施。
涉及到以下兩個標志在手冊中會經常提到，請您要特別注意：
注意
"注意”用于標識可能發生的危險給予提示，對一些正確使用的關鍵信息和容易被忽略的細節作出特別提示。用戶應該對其有一定的了解。
警告
"警告”標識用于需要注意潛在危險情況。如果忽略，則可能會造成不同程度的人身傷害事故和不同程度的設備損壞。
注意在使用超聲波發生器時須采取以下預防措施：
? 在進行任何電氣連接前，確定電源處于關閉（OFF）狀態。使用帶有接地端子
的電源插座以防止觸電事故的發生。
? 超聲波設備發生器會產生高壓。對其進行操作前應：
①關閉電源開關；
②拔下主電源插頭；
③等待5分鐘讓電容得到充分的放電。
? 超聲波設備發生器會產生高壓，一般人員請勿打開機殼。
? 不要將手放到焊頭下，氣缸向下的壓力和超聲波震動可能會引起傷害事故。
? 當高頻電纜和換能器處于斷開狀態時，請勿進行焊接及測試操作。
? 在使用大焊頭時，不要將手放到焊頭和模具之間。
? 更換焊頭需要在關機狀態下。
? 應確保超聲波發生器所在工作場所具有良好的通風條件。
? 此機型須一人操作，禁止多人同時操作及調試。
注意
超聲波設備在工作過程中產生的噪聲等級和噪聲頻率與很多因素都有直接關系。在焊接過程中可能產生較大的噪聲，若你發現設備有很大的噪聲，可以加裝隔音罩。太大的噪聲會使人感到煩躁，在這種情況下有必要配戴保護裝置。
警告
在焊接某些材料的產生過程中，超聲波焊接時部分產品會產生對人體有害氣體（如PVC材料），在加工這些材料時，務必要確保良好的空氣流通。

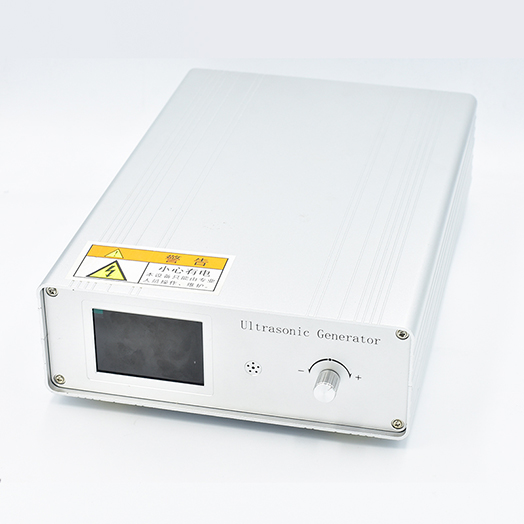

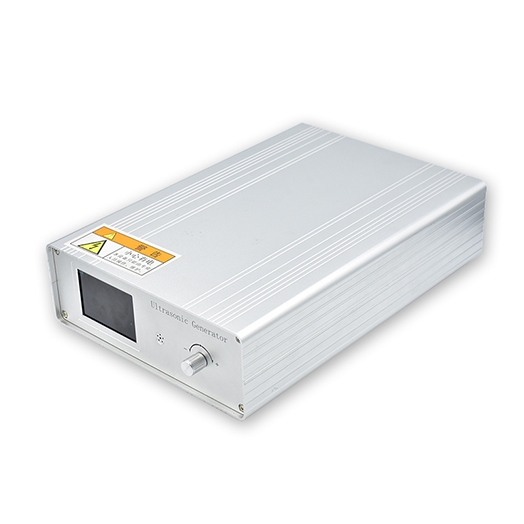

1.2 智能型CL-HM1超聲波焊接機發生器簡介
智能型CL-HM1塑焊機超聲波發生器具有結構緊湊、外形簡潔大方，操作簡便、移動靈活、便于維護等優點。整機電路為我司自主原創，具有追頻范圍寬，追頻精度高，超聲波能量瞬間輸出大，發力猛，反應快，控制精度高等特點。

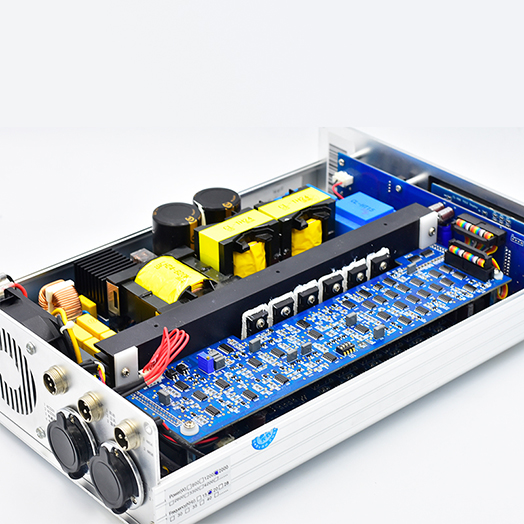

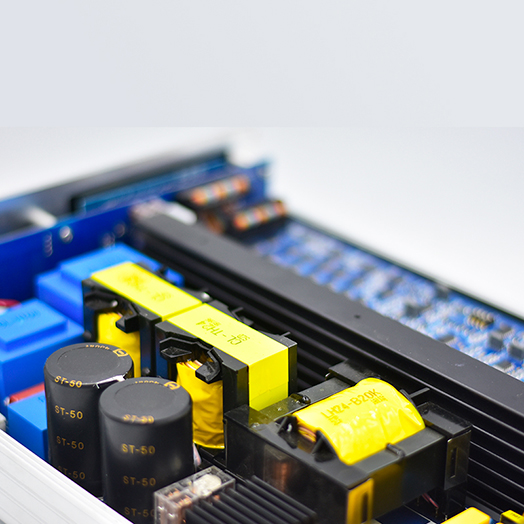

智能型CL-HM1塑焊機超聲波發生器將輸入的AC220V 50/60Hz工頻交流整流濾波轉換為310V的直流電，經過斬波成特定的高頻交流電，經過高頻變壓器將信號放大到幾千伏高壓交流信號后去驅動換能器，使之在自身諧振頻率點上諧振震動?？刂颇K能在超聲波發生器出現故障時切斷超聲波輸出，從而為超聲波設備發生器以及整套焊接設備提供保障。
整機核心主控系統采用進口高速大容量MCU，搭載操作系統，模塊化管理電流采樣、輸出端口、輸入端口、信號采集、高速通信、安全保護及故障警示等功能，使設備能穩定地運行。
1.3 應用領域
超聲波應用范圍非常廣泛，一般我們都熟悉被應用在醫學和軍事上，其中業領域應用也非常廣泛。如超聲波清洗、超聲波探傷，超聲波打磨拋光；超聲波熔接常用于ABS、PC、PS、PA、PP、PET、壓克力等工程塑料制品的焊接、鉚釘、埋植成型；汽車部件、手機外殼、樂器、耳機、充電器、玩具、電子表、文件夾、水壺、手機電池、醫療部件等等。
二．綜述
2.1 超聲波發生器主要技術參數一覽表
|
序號
|
特性
|
描述
|
|
1
|
外形尺寸
|
長360mm×寬245mm×高95mm
（大功率4200W以上機型 長410mm×寬245mm×高95mm）
|
|
2
|
主機凈重
|
5.6Kg(大功率4200W以上機型 6.36kg)
|
|
3
|
輸出功率
|
視機型而定
|
|
4
|
顯示器
|
3.5寸高分辨率彩色LCD屏
|
|
5
|
工作環境溫度
|
-20℃至+65℃>
|
|
6
|
正弦諧波參數
|
≤0.2%
|
|
7
|
輸入功率因數
|
≥75%
|
|
8
|
工作頻率
|
15KHz/20KHz/28KHz/30KHZ/35KHz/40KHz
|
|
9
|
工作電源
|
AC190-AC240V 50Hz/60Hz
|
|
10
|
模具頻率范圍
|
1000Hz（以15KHz超聲波為例，模具頻率在 14.20-15.20KHz可實現頻率自動追蹤）
|
|
11
|
自動追頻精度
|
0.1Hz
|
|
12
|
功率重復一致性
|
≥97%
|
|
13
|
遠程端子動態響應時間
|
≤10ms
|
|
14
|
過熱報警溫度
|
65℃
|
|
15
|
通訊方式
|
485通訊，支持標準MODBUS RTU協議
|
